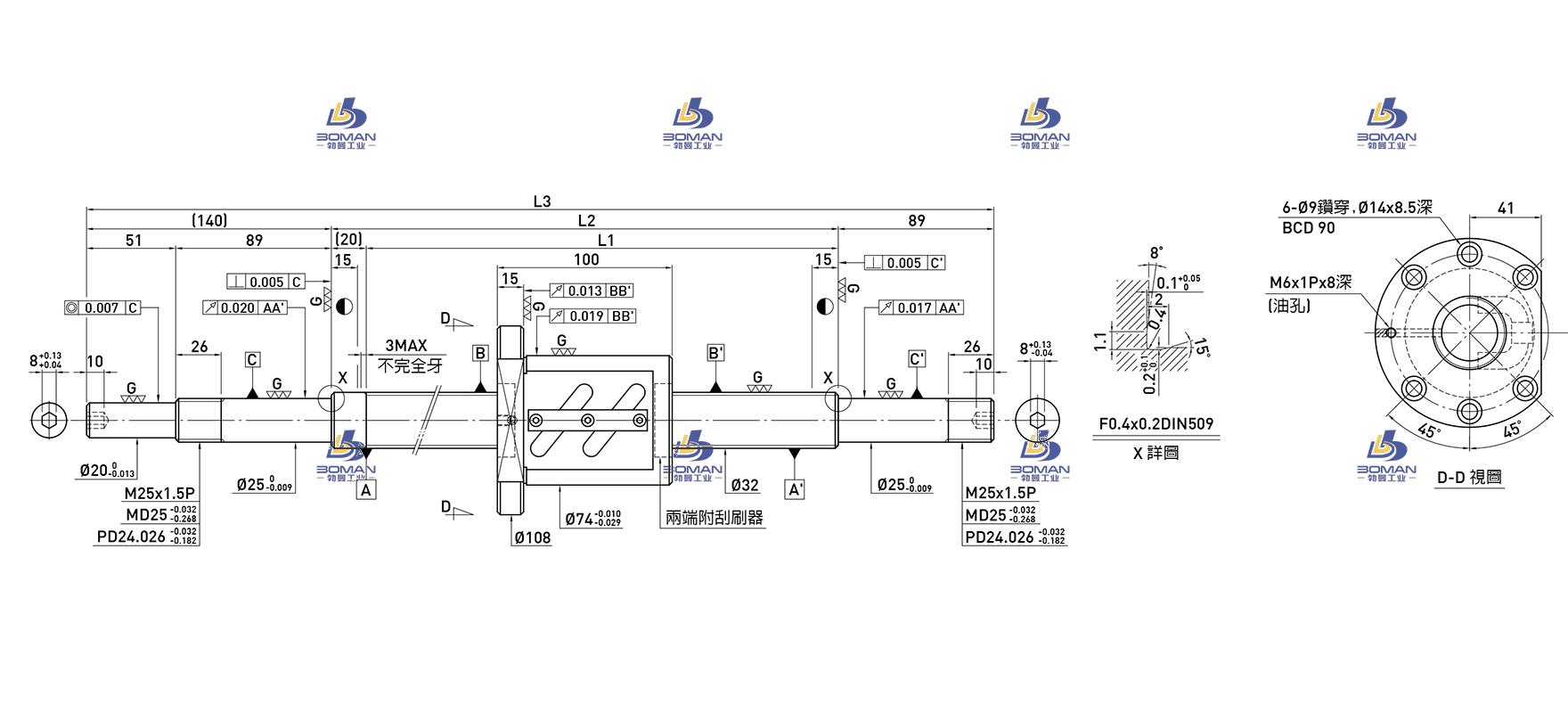

HIWIN上银 R32-10B1-OFSW-1780-2029-0.018 上银3206丝杆图纸
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母偏移预紧插管型OFSW
- 类型:
- 属性: HIWIN上银 R32-10B1-OFSW-1780-2029-0.018 上银3206丝杆图纸，-HIWIN上银 R32-10B1-OFSW-1780-2029-0.018 上银3206丝杆图纸-HIWIN上银 R32-10B1-OFSW-1780-2029-0.018 上银滚珠丝杠介绍 上银滚珠丝杆等级一般分为精密和普通两种。精密级的银滚珠丝杆是由高品质的银材料制造而成，具有极高的精度和稳定性。其表面经过精细磨削和抛光处理，摩擦阻力小，运动平稳，能够提供精确的线性运动。它广泛应用于机械制造、自动化设备、数控机床等领域，要求非常高的位置精度和重复定位精度。普通级的银滚珠丝杆相对于精密级来说-HIWIN上银 R32-10B1-OFSW-1780-2029-0.018 上银3206丝杆图纸--HIWIN上银 R32-10B1-OFSW-1780-2029-0.018 上银3206丝杆图纸-
HIWIN上银 R32-10B1-OFSW-1780-2029-0.018 上银3206丝杆图纸 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | 26.91 |
|
| 滚珠节圆直径 | 33.4 |
|
| 钢球直径 | 6.35 |
|
| 精度等级 | 5 |
|
| 螺母直径 | 74 |
|
| 法兰直径 | 108 |
|
| 螺母长度 | 100 |
|
| 螺母安装 | PCD | 90 |
| 额定动负载 | CaN | 2650 |
| 额定静负载 | C0aN | 5599 |
| 有效圈数 | 2.5x1 |
|
| 轴向间隙 | 0 |
|
| 最大行程 | 1650 |
|
| 丝杠全长 | 2029 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 单位重量 | kg |
HIWIN上银 R32-10B1-OFSW-1780-2029-0.018 上银3206丝杆图纸此型号部分数据来源于NSK W3210C-35ZS2X-C5Z5 滚珠丝杠旋转传动
